LED 乡村小路灯

1.功耗小、光通量高:与传统灯具相比,同等亮度下能够节约70%以上的电费开支;
2.电源部分:使用公司自主开发设计通过CQC认证的电源,提高了产品的可靠性,同时产品的出光效率达到90%,提升了整灯的光效;
3.单颗光源光通量高,同一亮度要求下可少用光源,降低成本;
4.光源均匀分布能有效的解决散热问题;
5.散热:整体化散热设计快速增加热量的传递,同时灯具外壳散热通风孔增加了空气对流,降低了产品的工作温度;
6.配光:采用截光型/半截光型配光设计,解决LED的眩光问题,使产品符合用于道路的配光要求。

  • 百分百
尺寸规格:
  • 30/40/50
  • 3300/4400/5500
  • 3000/4000/6500
  • 70
  • 0.95
  • 200-240Vac
  • 0.15/0.20/0.25
  • 30000
  • -30∽45℃,湿度≤95%
  • 悬挑式;灯臂直径¢60mm或¢40mm
一.性能参数:
产品型号 LEDLD6AA0301501 LEDLD6AA0401501 LEDLD6AA0501501
额定功率 30W 40W 50W
工作电压 220Vac/24Vdc 220Vac/24Vdc 220Vac/24Vdc
工作电流 0.15A 0.20A 0.25A
电源效率 0.87 0.87 0.87
功率因数 0.95 0.95 0.95
LED光效 110lm/w 110lm/w 110lm/w
LED色温 3000-6500k 3000-6500k 3000-6500k
配光曲线 对称蝙蝠翼/矩形光斑
显色指数 70
使用寿命 30000h
防护等级 IP65
浪涌特性 L-N:2KV;L,N-FG:4KV
工作温度 -30∽45℃,湿度≤95%
储存条件 -40∽60℃,湿度≤50%
使用材料
光源数量 24PCS
产品尺寸 L300*W120*H93mm
包装尺寸 L335*W135*H100mm
产品净重 2kg
安装方式 悬挑式;灯臂直径¢60mm或¢40mm
.主要功能及特性:
1、产品的简介:
本产品是一体化的LED路灯。把光源、电源、外壳合为一体并进行设计研究,达到轻巧、方便装拆、维护目的。
  灯体部分:把24颗光源、透镜、散热器装配到一起,并采用了耐高低温双层绝缘橡胶线做为输入导线;
电源部分:采用了恒流稳压电路控制光源工作,达到很好的工作稳定性;
光源部分:采用进口1-3W芯片,使用贴片封装技术达到更大的散热面积以期达到产品具有功耗小、散热快、光通量高、光衰小、使用寿命长的特性;
路灯的散热技术:将LED光源与散热器进行整体设计,便于LED光源在工作时,所产生的热量迅速传递到外壳散热器上,并通过空气对流把热迅速散发到空气中,使LED结温保持在较低的温度下,从而提高了整灯的使用寿命。
2、产品的特点:
1.整体化的设计利于灯具的散热,同时累积的灰尘很容易被风流或者雨水带走;
2.整体化设计达到结构坚固、轻巧、方便装拆、更换。
3、突出的技术参数:
1.功耗小、光通量高:与传统灯具相比,同等亮度下能够节约70%以上的电费开支;
2.电源部分:使用公司自主开发设计通过CQC认证的电源,提高了产品的可靠性,同时产品的出光效率达到90%,提升了整灯的光效;
3.单颗光源光通量高,同一亮度要求下可少用光源,降低成本;
4.光源均匀分布能有效的解决散热问题;
5.散热:整体化散热设计快速增加热量的传递,同时灯具外壳散热通风孔增加了空气对流,降低了产品的工作温度;
6.配光:采用截光型/半截光型配光设计,解决LED的眩光问题,使产品符合用于道路的配光要求。



四.图纸和外形图:

1.外形结构图(单位:mm
                LED路灯结构图
2.安装线路图:
1.按图接好线后,要把电线塞入路灯灯杆内;
2.把路灯灯头套入灯杆,采用内六角扳手和扳手工具锁紧螺丝固定路灯灯头。
                      LED路灯连接线路图

AC火线、零线与地线的接法如下:

火线 红/ L
零线 黑/ N
地线 黄绿 FG


灯具安装、接线必须在断电情况下进行;

电源接头必须做绝缘防水处理;
④接线方式根据灯具具体情况确定;
灯具最佳安装高度3到6m,投影最小面积是0.036㎡;
灯具地线需要与大地相连,否则灯具将不具备防雷击的功能。
                      LED路灯连接线路图1

①      DC太阳能路灯正负极的接法如下:

正极线 红/ “+
负极线 黑/ “-

②灯具安装、接线必须在断电情况下进行;
③太阳能路灯接线按太阳能\风能控制器的说明接线;
④注意路灯与控制器、太阳能板\风机、蓄电池接线关系;
⑤灯具最佳安装高度3到6m,投影最小面积是0.036㎡。
警告:如果灯具的外部软缆或软线损坏了,该线要由制造商或其服务代理商或有资格证的人更换,以避免发生危险。


3.故障分析与排除
故障现象 可能原因 排除方法
LED灯不亮 电源输入接线端未连接好 请将输入线重新连接到输入接线端上
电源损坏 使用可靠的电源测试,确定电源是否损坏
LED灯闪烁 电源损坏 请更换相同等级的电源

4.装配示意图
                            LED路灯装配图
装配示意图

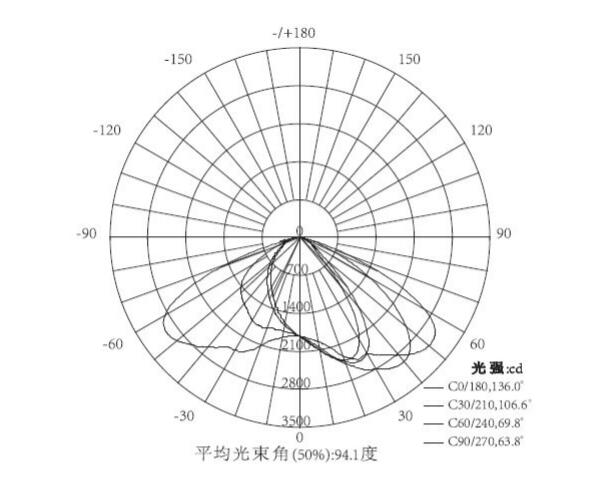

5.配光曲线图
                              LED路灯光谱曲线图
